Egy szegedi családi ház fűtéskorszerűsítésén dolgoztunk, ahol a tulajdonosok célja a komfort növelése és a fűtési költségek csökkentése volt. A korábban egyetlen termosztát által vezérelt rendszer nem tudott igazodni ahhoz, hogy a ház számos helyisége csak alkalomszerűen használt. A megoldás egy Z-Wave alapú, 9 zónára osztott, modern és energiatakarékos fűtési rendszer kiépítése lett, amely ráadásul a nyári hűtést is képes automatizálni.

A projekt részletei

• Projekt: fűtéskorszerűsítés családi házban
• Projekt helyszíne: Szeged
• Használt okos eszköz: MCO Home Multi-relay Controller (MR8-Z)

Vezérlés a ComfortClick bOS mobilapplikáción keresztül

A projekt

Esettanulmányunkban egy 2 szintes, tetőtér-beépítéses családi ház szerepel. A hagyományos, központi termosztátos kialakítást lecseréltük egy körökre bontott, külön termosztátok által vezérelt rendszerre. A mechanikai átalakítások minimálisak voltak: mindössze az osztó-gyűjtők cseréje igényelt fűtésszerelő szakembert, hogy az egyes körök elektromos szelepekkel legyenek nyithatók és zárhatók.

Nézzük meg, hogyan épül fel a rendszer!

ComfortClick Grinder – a rendszer agya

A teljes automatikát egy ComfortClick Grinder központ kezeli, a bOS épületautomatizálási rendszerrel. Ez:

• kommunikál az eszközökkel
• futtatja a beprogramozott logikákat,

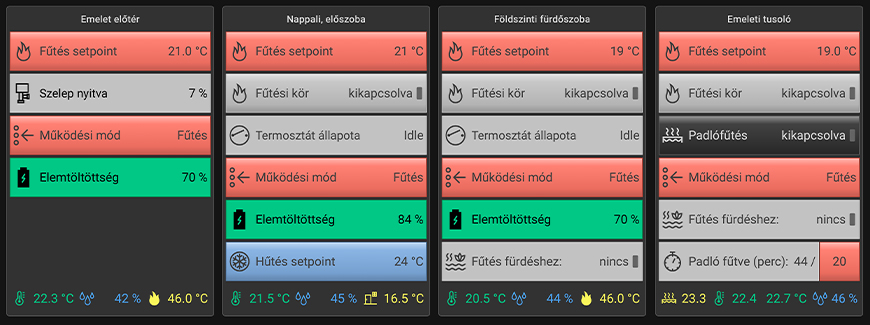

• biztosítja a rendszer kezelőfelületét, ami akár egy mobil applikáció is lehet.

Ezen követhetjük és módosíthatjuk a rendszer állapotát és folyamatait.

MCO Home MR8-Z 8-zónás fűtésvezérlő

A fűtés rendszer vezérlésének a nagy részét az MR8-Z fűtésvezérlő végzi. A termosztátoktól kapott utasítások alapján nyitja és zárja a fűtéskörök szelepeit. Az MCO Home MR8-Z egy 8-zónás fűtésvezérlő, amely a zóna vezérlések mellett automatikusan kapcsolja a kazánt is, ha bármely zóna fűtést igényel, sőt akár külön keringető szivattyú vezérlésére is alkalmas.

Az MCO Home MR8-Z fűtésvezérlőről további információk IDE kattintva olvashatók.

Jelen esetben a 8 zónából 6 zónát használtunk ki:

• Közös légterű nappali, konyha és előszoba (mivel az előszoba radiátora „sorba van kötve”, a nappali egyik radiátorával, nincs külön leágazása az osztó-gyűjtőnél, ezt utólag nem lehetett így már módosítani, szétválasztani)
• Fürdőszoba
• Tusoló
• Háló 1
• Háló 2
• Háló 3

A termosztátok

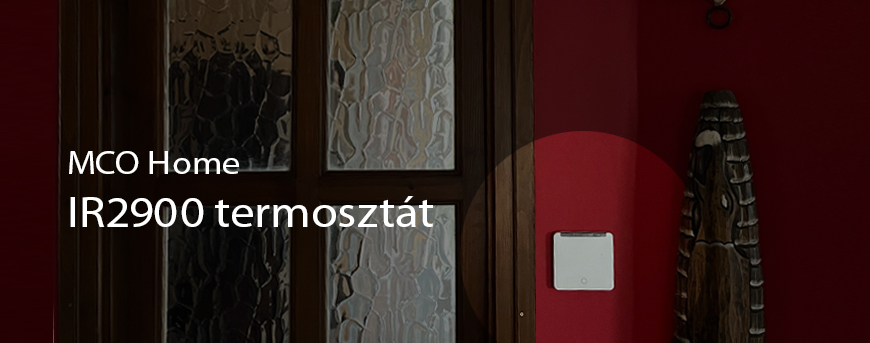

MCO Home IR2900

Ebből az akkumulátoros termosztátból 4 darabot is felhasználtunk. Mindegyik 1–1 zónát szabályoz úgy, hogy Z-Wave asszociációval közvetlenül az MR8-Z fűtésvezérlő megfelelő zónáját irányítja.

Előnyei:

• hűtés és fűtés üzemmódban is használható
• képes infra parancsokkal a Panasonic és Gree márkájú klímaberendezéseket irányítani
• Z-Wave-vel kommunikál a vezérlőközponttal és MR8-Z fűtésvezérlővel

Az MCO IR2900 termosztátról további információk IDE kattintva olvashatók.

Heatit Z-Temp2

A Heatit Z-Temp2 egy már nem kapható elemes termosztát (utódja a Z-Temp3). Falra vagy akár egy bútorra, polcra állítva is használhatjuk. Esetünkben a fürdőszoba fűtését egy Z-Temp2 szabályozza, mivel itt nincs klíma, csak a fűtésért felel. Hasonlóan az előző termosztátokhoz, Z-Wave asszociációval küld parancsokat a fűtésvezérlőnek.

Heatit Z-Wave Electronic Thermostat 16A

Egy már nem kapható, falba szerelhető, 230V-os termosztát is része a rendszernek (jelenlegi utódja a norvég–svéd gyártótól a Heatit Z-TRM6). Bár nagy terhelésű, 16A áramfelvételű fűtőpanelek, fűtőszálak vezérlésére is képes lenne, de esetünkben asszociáltan vezérli az MR8-Z fűtésvezérlőt, és nem a saját reléjét használja.

Kiegészítő megoldások

Az eddig felsorolt eszközök a fentebb felsorolt 6 fő zónáért felelősek, de a teljesség kedvéért említsünk meg még egy pár kiegészítő megoldást a fűtési rendszerben:

Z-Wave radiátor termosztátok

Három helyiségben a radiátorok közvetlenül radiátortermosztátokkal vannak vezérelve. Ezek is Z-Wave-es eszközök, tehát a rendszer részeként programozottan a működési módok alapján szabályozzák a radiátorokat.

• 2 db Donexon varmo TZ eco
• 1 db Eurotronic Come Z-Wave radiátortermosztát

Azért két féle, mert a helyiségek stílusához nem találtunk olyat, ami mindhárom esetben megfelelő lett volna.



Elektromos padlófűtés a tusolóban

A komfortosabb használat érdekében a tusolóba elektromos padlófűtés is került a felújítás során. Így a megfelelő időben a tusoló padlója kellemes meleget biztosít még a vizes talpak számára is. Vezérlését egy HELTUN Touch Panel Switch Quarto 4-es kapcsoló egyik gombja végzi. Így ez a kiegészítő fűtés akár kézzel is kapcsolható, de természetesen a központba beprogramozott időpontok és működési módok automatikusan is vezérlik.

A rendszer „FÜRDÉS” és „ÉBREDÉS” üzemmódja is befolyásolja a fűtésrendszer működését. Az elektromos padlófűtés megfelelő ideig történő bekapcsolása mellett ezek a módok arról is gondoskodnak, hogy a rendszer többi termosztátja is a megfelelő kívánt hőmérsékletbe kapcsoljon az esti időszak hűvösebb és az ébredés, reggeli készülődés, majd a napközbeni időszak magasabb hőmérsékleteihez.

A leírtakhoz hasonló – vagy éppen teljesen más – fűtéskorszerűsítés tervezéséhez, megvalósításához vagy tanácsadáshoz keresd kiépítő partnereinket vagy írj közvetlenül nekünk!

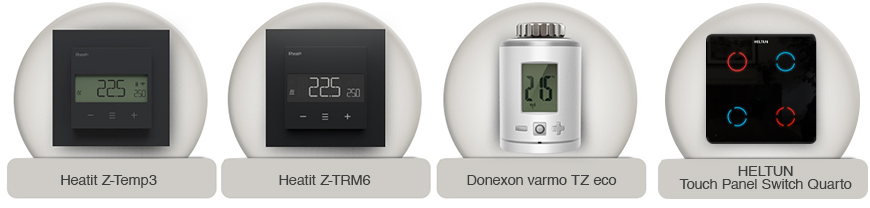

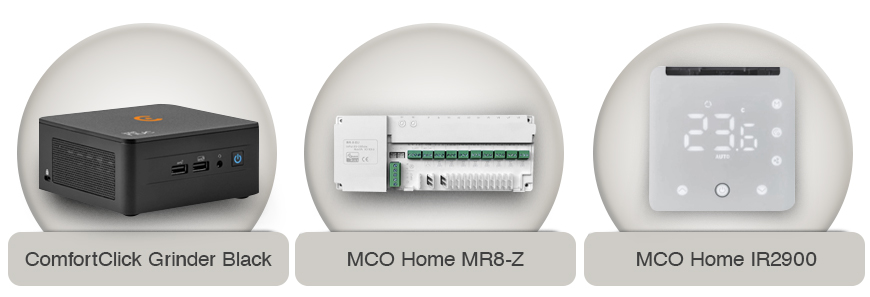

A projekten használt, elérhető okoseszközök listája:
ComfortClick Grinder adatlapja: link…
MCO Home MR8-Z fűtésvezérlő adatlapja: link…
MCO Home IR2900 termosztát adatlapja: link…
Heatit Z-Temp3 termosztát adatlapja: link…
Heatit Z-TRM6 termosztát adatlapja: link…
Donexon varmo TZ eco radiátortermoszát adatlapja: link…
HELTUN Touch Panel Switch Quarto adatlapja: link…
