Padlófűtés, fan coil és hőszivattyú egy kézben – Airzone-megoldás egy görög villában
Egy athéni luxusvillát vizsgált meg az Airzone, ahol a hőszivattyú, az egyedi fan coil egységek és a padlófűtés-hűtés eddig egymástól függetlenül működött. Megmutatjuk, hogyan lehet mindezt egyetlen zónás vezérlőrendszerrel, az Acuazone-nal összehangolni, és mekkora energiamegtakarítást hozhat ez a gyakorlatban.
Minél összetettebb egy ingatlan gépészete, annál nagyobb esély van arra, hogy a rendszer egyes elemei egymástól függetlenül, egymást akár keresztezve dolgoznak. Egy nagyobb, több szintes családi háznál gyakori, hogy a hőszivattyú, a helyiségenkénti fan coil egységek és a padlófűtés-hűtés mind saját logika szerint kapcsolgat, miközben a lakóknak több felületet is kellene egyszerre figyelniük ahhoz, hogy tényleg kényelmes legyen otthon. Az Airzone egy athéni villa esettanulmányán keresztül mutatja be, milyen előnyökkel jár, ha ezt az egészet egyetlen zónás vezérlőrendszerbe, az Acuazone-ba szervezzük.

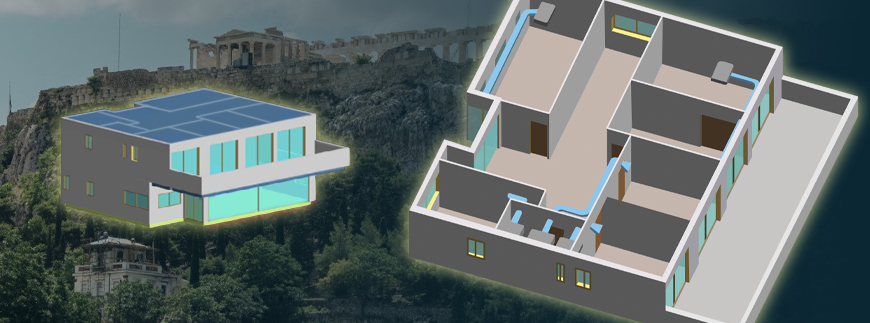

A vizsgált villa
Az Airzone projektosztálya egy görögországi, athéni luxusvillát vizsgált meg. Az épület két szintes, a földszinten nappali-étkezővel, konyhával, mosókonyhával, előszobával és egy fürdőszobával, az emeleten pedig 5 hálószobával és 3 fürdőszobával. A gépészet alapja egy levegő/víz hőszivattyú, amely egyedi fan coil egységeket lát el, emellett minden helyiségben padlófűtés-hűtés is működik, keringető szivattyúkkal és kettős beállítási pontú (hűtés/fűtés) keverőszeleppel.
A probléma nem a berendezésekkel volt, hanem azzal, hogy ezek egymástól teljesen elszigetelten üzemeltek. Jelentős problémákat okoz az energiahatékonyság, a hőkomfort és a használati melegvíz kezelésében, amikor hűtésre és fűtésre is egyidejűleg van szükség. Ennek eredménye magasabb energiaszámla, ingadozó hőkomfort és egy olyan összetett rendszer, amit a lakóknak nap mint nap külön-külön kellett kezelniük, a hőszivattyútól a padlófűtésen át a fan coil-okig.
Az Airzone Acuazone megoldása
Az Airzone erre a problémára az Acuazone rendszert ajánlotta, amely az egész gépészetet egyetlen, egységes vezérlés alá vonja. Az Acuazone vízkeringetéses rendszerekhez, mono- és multisplit, valamint VRV rendszerekhez egyaránt illeszkedik, és zónánként egyetlen termosztátról teszi lehetővé a légkondicionálás és a padlófűtés-hűtés összehangolt működtetését.
A rendszer legfontosabb képességei:
- akár 32 zóna önálló, egymástól független vezérlése,
- Eco-Adapt algoritmus, amely a beállított hőmérséklet hatékony szabályozásával és a padló hőtehetetlenségének figyelembevételével csökkenti az energiafogyasztást,
- kombinált üzemmód, amelyben a fan coil és a padlófűtés-hűtés együtt, egymást kiegészítve dolgozik, nem pedig egymástól függetlenül,
- kétirányú kommunikáció a hőszivattyúval a gyártók által tanúsított protokollokon keresztül, így a termelés mindig a tényleges igényhez igazodik,
- biztonsági funkciók, páralecsapódás és fagyás elleni védelemmel, amelyek meghosszabbítják a rendszer élettartamát.

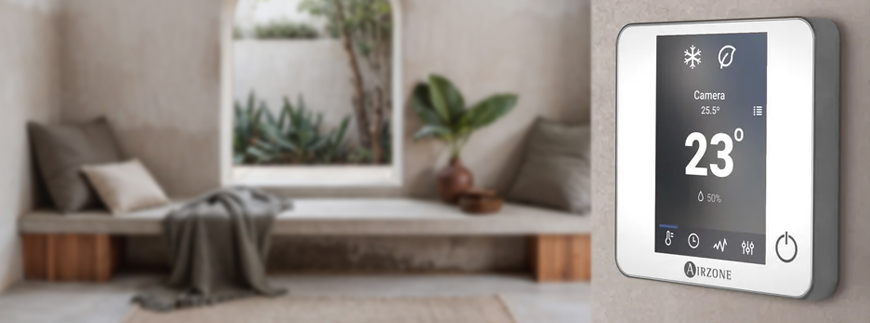

A zónánkénti vezérlést az Airzone Blueface érintőkijelzős, illetve az egyszerűbb Lite termosztátok biztosítják, amelyek a hőmérséklet és páratartalom mellett magát a fan coil és a padlófűtés-hűtés fokozatait is kezelik, egyetlen felületről. A rendszer emellett a Webserver Airzone Cloud segítségével távolról, mobilalkalmazásból is felügyelhető, ütemezhető, sőt Amazon Alexa vagy Google Assistant hangvezérléssel is irányítható, ha valaki inkább szóban adná ki az utasítást a fűtésnek vagy a hűtésnek. Vagy akár integrálható okosotthon rendszerekbe is.
Mennyit lehet ezzel spórolni
Az Airzone nem csak kényelmi kérdésként mutatja be az Acuazone-t, hanem konkrét számokkal is alátámasztja az energiamegtakarítást. A vizsgált villában a kézi, vezérlés nélküli üzemmódhoz képest a rendszer Eco-Adapt algoritmusának legmagasabb, A++ szintjén az éves fogyasztás több mint felére csökkenthető.
|
Kézi üzemmód |
A mód |
A+ mód |
A++ mód |
|
|---|---|---|---|---|
|
Fogyasztás (kWh/év) |
4 122 |
2 885 |
2 482 |
2 035 |
|
Költség (€/év) |
1 237 |
866 |
744 |
610 |
|
Megtakarítás |
– |
30% |
40% |
51% |
A számítás napi 10 órás, évi 220 napos üzemidővel és 0,3 €/kWh-s átlagárral készült, tehát a konkrét számok ingatlanonként eltérhetnek, de az arányok jól mutatják, mekkora tartalék van egy ilyen összetett rendszer összehangolásában.

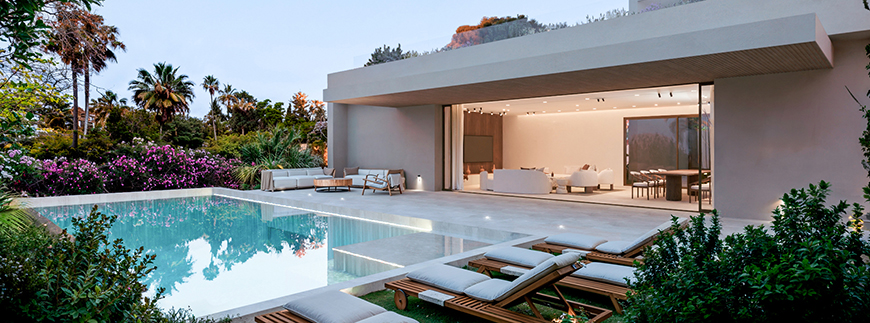

Egy megvalósult példa: Villa Ayantam
Hogy ez nem csak papíron működik, azt jól szemlélteti a marbellai Villa Ayantam esete, ahol szintén Acuazone rendszer felügyeli a gépészetet. Az ingatlanban több mint 16 klímaegység, direkt elpárologtatású (DX) és levegő/víz rendszerek, valamint egy 450 négyzetméteres, zónásan vezérelt padlófűtés-hűtés dolgozik együtt, mégis egyetlen rendszer alatt. A ház ezzel a BREEAM fenntarthatósági minősítés legmagasabb, "Outstanding" fokozatát is elérte, ami jól mutatja, hogy az összehangolt HVAC-vezérlés nemcsak a lakók kényelmét, hanem az épület energetikai besorolását is jelentősen javíthatja.
Egy padlófűtéses, hűtéses, hőszivattyús villánál tehát nem luxus, hanem valódi funkcionális előny a zónás vezérlés bevezetése, stabilabb hőmérséklet, alacsonyabb energiaköltség, és egy olyan rendszer, amit tényleg egyetlen felületről lehet kézben tartani.
További részletek, az eredeti Airzone által összeállított esettanulmány ide kattintva olvasható.
