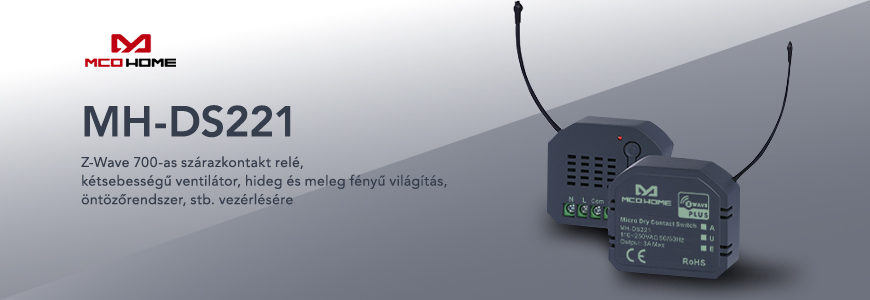

Az MCO Home MH-DS221 egy kompakt Z-Wave szárazkontakt relé COM/NO/NC kimenettel, amely tökéletes megoldás olyan eszközök okossá tételéhez, amelyek nem 230V-os tápellátással működnek. Fűtési rendszerek, automatikus kapuk, garázsnyitók, szelepek – mindenhol használható, ahol szárazkontakt vezérlésre van szükség.

A legtöbb okosotthon-eszköz 230V-os fogyasztók kapcsolására készült: lámpák, konnektorok, háztartási gépek. De mi a helyzet azokkal a berendezésekkel, amelyek alacsonyabb feszültségű vagy éppen külső vezérlőről működnek? Ezért léteznek a szárazkontakt relék, mint például az MCO Home MH-DS221.

Mi is az a szárazkontakt relé?

A szárazkontakt relé egy kapcsoló, amely teljesen elkülönül a tápellátásától. Egyszerűen fogalmazva – csak kapcsol, de nem ad hozzá áramot a kapcsolt áramkörhöz. Ez hatalmas előny, amikor olyan eszközöket szeretnénk vezérelni, amelyek saját tápellátással rendelkeznek, vagy alacsony feszültséggel működnek.

Az MH-DS221 Z-Wave 700-as chippel rendelkezik, így bármilyen Z-Wave központhoz párosítható. Fali kapcsoló mögé szerelhető, szerelvénydobozba, és kompakt méretének köszönhetően szinte bárhova beépíthető. Maximális terhelhetősége 3A – ez ellenállás terhelésnél elegendő, de ha induktív terhelésről van szó (pl. motor), érdemes 1A-re csökkenteni a terhelést.

NO és NC – mi a különbség, és mikor melyiket használjuk?

A relé három kivezetéssel rendelkezik: COM (közös), NO (Normally Open – nyitott) és NC (Normally Closed – zárt). Ez a konfiguráció hihetetlenül sok felhasználási lehetőséget kínál:

• NO (Normally Open) mód – nyugalmi állapotban a kapcsolat nyitott, azaz nincs összeköttetés a COM és NO között. Amikor a relé aktiválódik (bekapcsol), a kontaktus bezáródik, és áram folyhat az áramkörben. Ez a leggyakrabban használt konfiguráció, amikor bekapcsolásra van szükség – például beindítani a fűtést, kinyitni egy kaput, vagy aktiválni egy szelepet.
• NC (Normally Closed) mód – nyugalmi állapotban a kapcsolat zárt, azaz áram folyik a COM és NC között. Amikor a relé aktiválódik, a kontaktus nyílik, megszakítva az áramkört. Ez akkor hasznos, amikor lekapcsolásra vagy biztonsági funkciókra van szükség – például leállítani egy folyamatot, vagy biztonsági okokból megszakítani egy áramkört.

Mire használhatjuk a szárazkontakt relét?

A szárazkontakt relék igazi ereje az univerzális használhatóságban rejlik. Nézzünk néhány gyakorlati példát!

Fűtési rendszerek és kazánok

A legtöbb kazán alacsony, tipikusan 24V vagy még alacsonyabb feszültségen működik. A hagyományos 230V-os relék nem alkalmasak ennek vezérlésére. Az MH-DS221 viszont tökéletes választás: a COM és NO között kapcsolva a termosztát jelét tudjuk továbbítani a kazán felé, így okossá téve a fűtésünket.

Garázskapu és automatikus kapuk

Sok garázsnyitó vagy automata kapu vezérlése egy egyszerű gombnyomással működik – két vezérlőkábelt kell rövidre zárni. Amikor aktiválódik a szárazkontakt relé, „megnyomja a gombot" helyettünk. Így távolról is vezérelhetjük a kaput.

Riasztórendszerek integrálása

Ha van riasztórendszerünk, amelyet szeretnénk az okosotthon-rendszerbe integrálni, a szárazkontakt relé segítségével riasztási jeleket küldhetünk, vagy éppen az okosotthon eseményei alapján aktiválhatjuk a riasztót. Az NC mód különösen hasznos lehet biztonsági alkalmazásokban – ha a relé elveszíti a kapcsolatot, automatikusan megszakítja az áramkört.

Öntözőrendszerek

Sok kerti öntözőrendszer mágnesszelepekkel működik, amelyek alacsony feszültségű vezérlőjelet várnak. Az MH-DS221 segítségével az öntözőrendszer okosotthon vezérlőközpontból vezérelhető, akár időzítés, akár érzékelők (nedvességmérő, időjárás-állomás) alapján.

Klímák és ventilátorok külső vezérlése

Vannak olyan klímaberendezések vagy szellőztetők, amelyek külső vezérlőjellel indíthatók. A szárazkontakt relé ilyen esetekben is tökéletes megoldás.

Redőnyök és árnyékolók

Bizonyos helyzetekben – például ha már van meglévő vezérlő egység – a szárazkontakt relé elegáns megoldás lehet a meglévő rendszer okossá tételére.

NO vagy NC? Mikor melyiket válasszuk?

Az NO módot érdemes választani, ha be szeretnénk kapcsolni valamit – például fűtés indítása, kapu nyitása, szelep aktiválása –, és normál állapotban nincs szükség áramfolyásra. Ez a konfiguráció a leggyakoribb használati eset.

Az NC mód akkor hasznos, ha le szeretnénk kapcsolni valamit, vagy biztonsági funkciót szeretnénk megvalósítani – például áramszünet esetén automatikusan megszakítsa az áramkört. Olyan eszközök vezérlésére is alkalmas, amelyek normál állapotban bekapcsolt állapotban vannak.

Egyszerű telepítés, sok lehetőség

Az MH-DS221 telepítése egyszerű: a modul egy fali kapcsoló mögé kerül, a kapcsoló bekötése az S1 terminálra történik, így manuálisan is vezérelhetjük a relét. A COM, NO és NC kivezetések pedig a vezérelni kívánt eszközhöz csatlakoznak.

A Z-Wave párosítás

Az S1 gomb háromszori megnyomásával hozzáadhatjuk a központhoz, és máris készen állunk az automatizálásra. Az eszköz maximum 3A terhelést bír, ami a legtöbb alacsony feszültségű vezérlési feladathoz bőven elegendő.

A szárazkontakt relé valódi ereje akkor mutatkozik meg, amikor olyan eszközöket szeretnénk okossá tenni, amelyeket hagyományos relékkel nem tudnánk kezelni. Az MCO Home MH-DS221 kompakt mérete, megbízható működése és a COM/NO/NC konfiguráció révén univerzális megoldás számtalan okosotthon-feladathoz.
